Suoraan varastosta:
Kube 400(1kpl)
Kube 800 (1 kpl)
Kube 1200 (1 kpl)
Kube 2000 (1 kpl)
Kube 2500 (1 kpl)

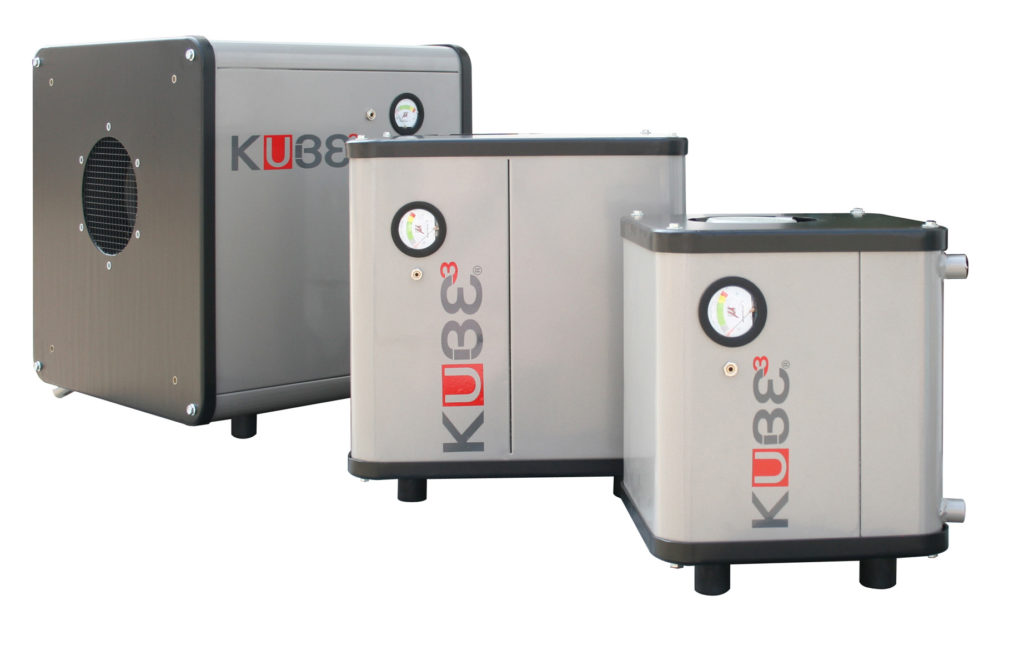

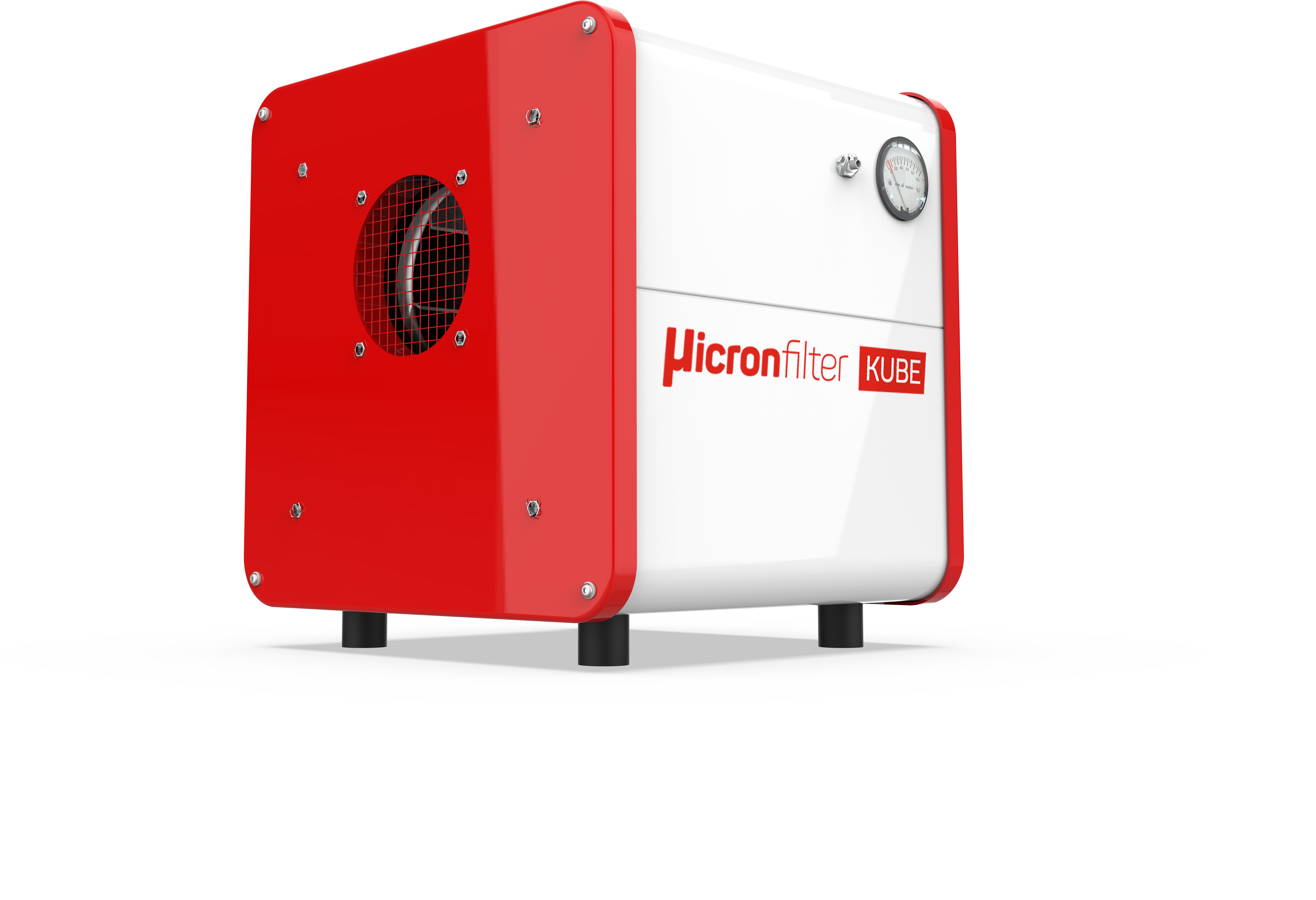

Micronfilter valmistaa energiatehokkaat KUBE® öljysumuimurit varustettuna sisäänrakennetulla neljävaiheisella öljysumun poistolla.
Juoksupyörän siivekkeet (1) ovat suunniteltu edistämään öljysumupartikkeleiden yhdistymistä pisaroiksi. Likainen ilma ohjataan öljysumuimuriin. Seuraavassa vaiheessa virtausnopeus hidastuu ja likainen ilma kulkee labyrintti esisuodattimen läpi (2), jonka muotoilu kasvattaa pinta-alaa 20%. Tässä vaiheessa noin 80% öljyepäpuhtauksista on jo poistettu. Seuraavaksi poistetaan pienemmät partikkelit suodatinpatruunalla (3) sekä sen päälle asetettavalla pestävällä/vaihdettavalla esisuodatinmatolla (4). Laitteen pohjalle päätynyt öljy kulkeutuu ulos poistoputken kautta (5).
| Malli | Ilmavirta (m³/h) | Teho (kW) | Virta (A) | Suodatus pinta-ala (m2) | Sisääntulo (ø mm) | Äänenvoimakkuus (dB) | Paino (kg) |
|---|---|---|---|---|---|---|---|
| KUBE 400 | 400 | 0,25 | 0,66 | 2 | 120 | 64 | 25 |
| KUBE 800 | 800 | 0,37 | 0,94 | 6 | 150 | 66 | 40 |
| KUBE 1200 | 1200 | 0,55 | 1,33 | 6 | 150 | 67 | 41 |
| KUBE 2000 | 2000 | 0,75 | 1,73 | 12 | 200 | 68 | 54 |
| KUBE 2500 | 2500 | 1,1 | 2,46 | 12 | 200 | 69 | 55 |

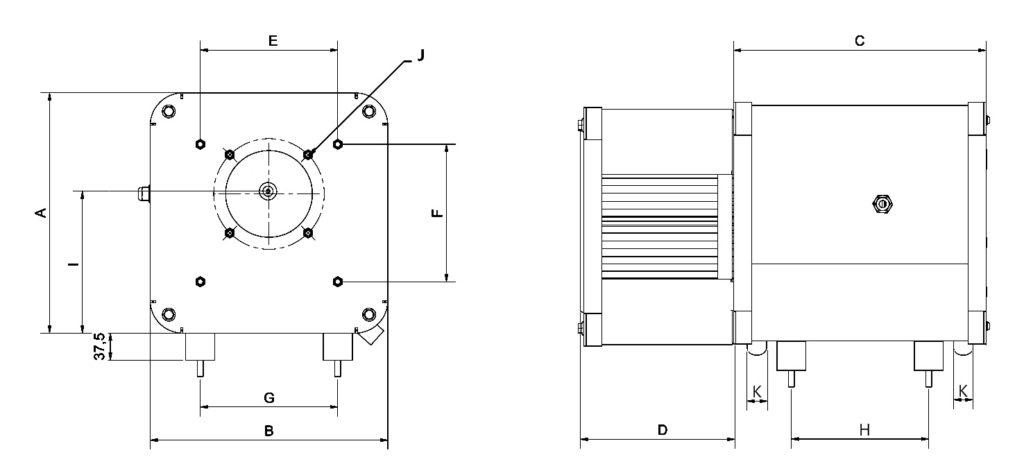

| Mitta | KUBE 400 (mm) | KUBE 800/1200 (mm) | KUBE 2000/2500 (mm) |
|---|---|---|---|
| A | 332 | 467 | 610 |
| B | 328 | 467 | 610 |
| C | 349 | 451 | 551 |
| D | 212 | 260 | 471 |
| E | 192 | 300 | 440 |
| F | 192 | 300 | 475 |
| G | 192 | 300 | 440 |
| H | 192 | 300 | 300 |
| I | 196 | 283 | 349 |
| J | 4 X M8 ø153 | 4 X M8 ø183 | 6 X M8 ø233 |
| K | ø25 | ø25 | ø25 |

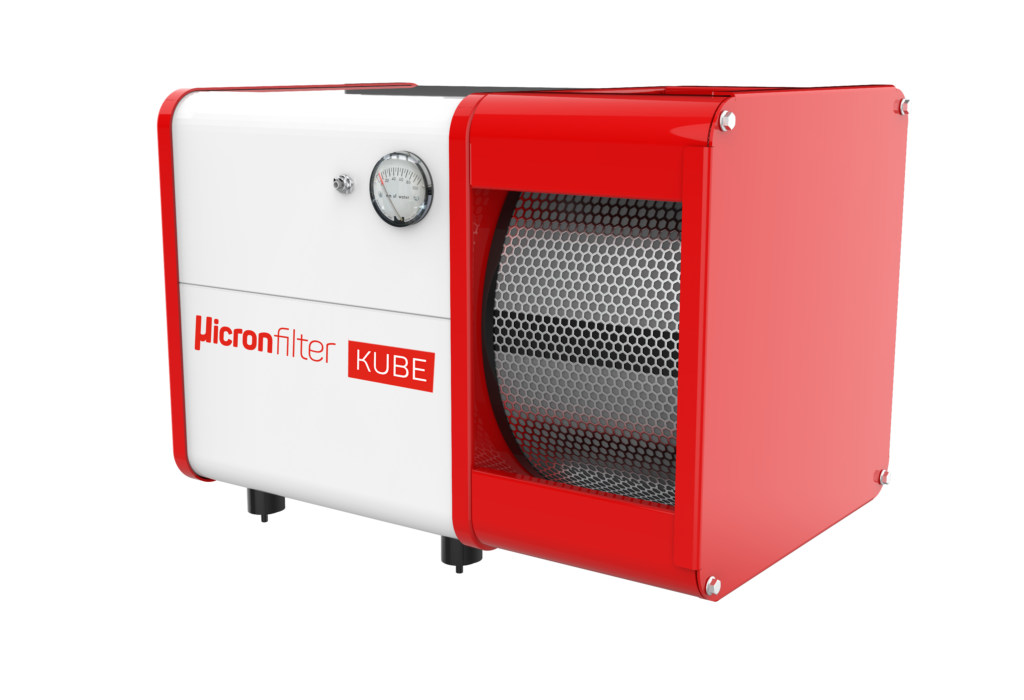

Jälkisuodatin
Suodattaa pienimmätkin öljystä tai emulsiosta tulevat pienhiukkaset. Suositellaan varsinkin, jos käytetään suuria paineita työstössä.
| Malli | Yhteensopivuus |
|---|---|
| POST KUBE 1 | KUBE 400 |
| POST KUBE 2 | KUBE 800-1200 |
| POST KUBE 3 | KUBE 2000-2500 |
Helppo puhdistaa ja huoltaa!
Lisätietoja: http://www.micronfilter.it/en/products/kube
