Suoraan varastosta:

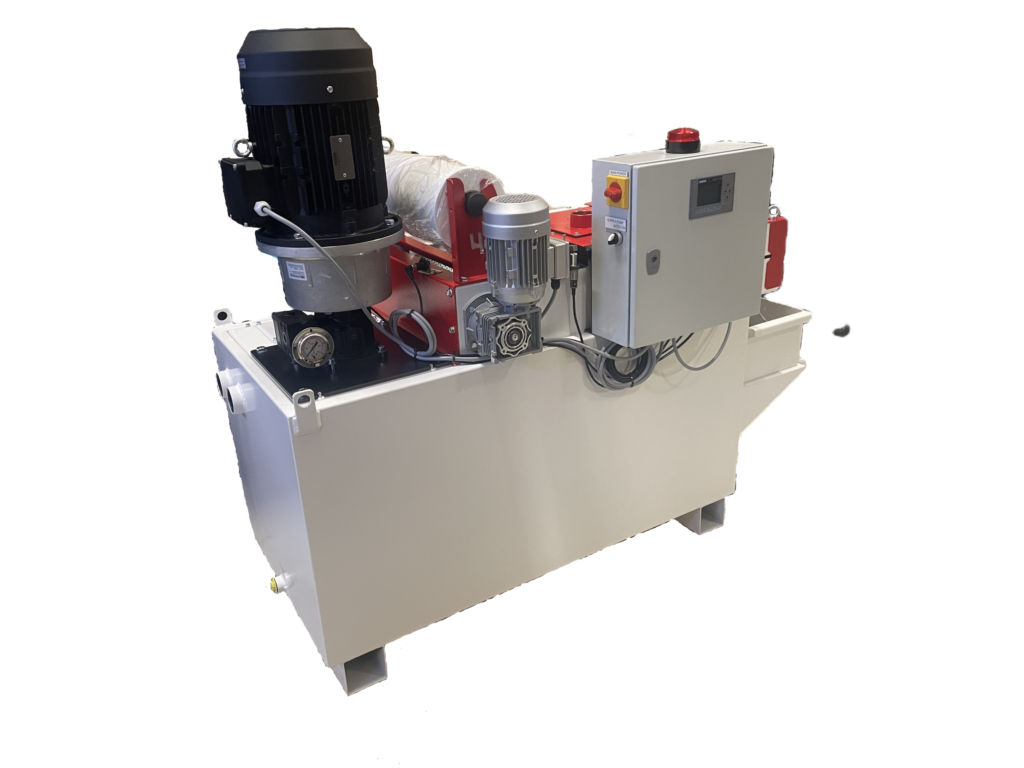

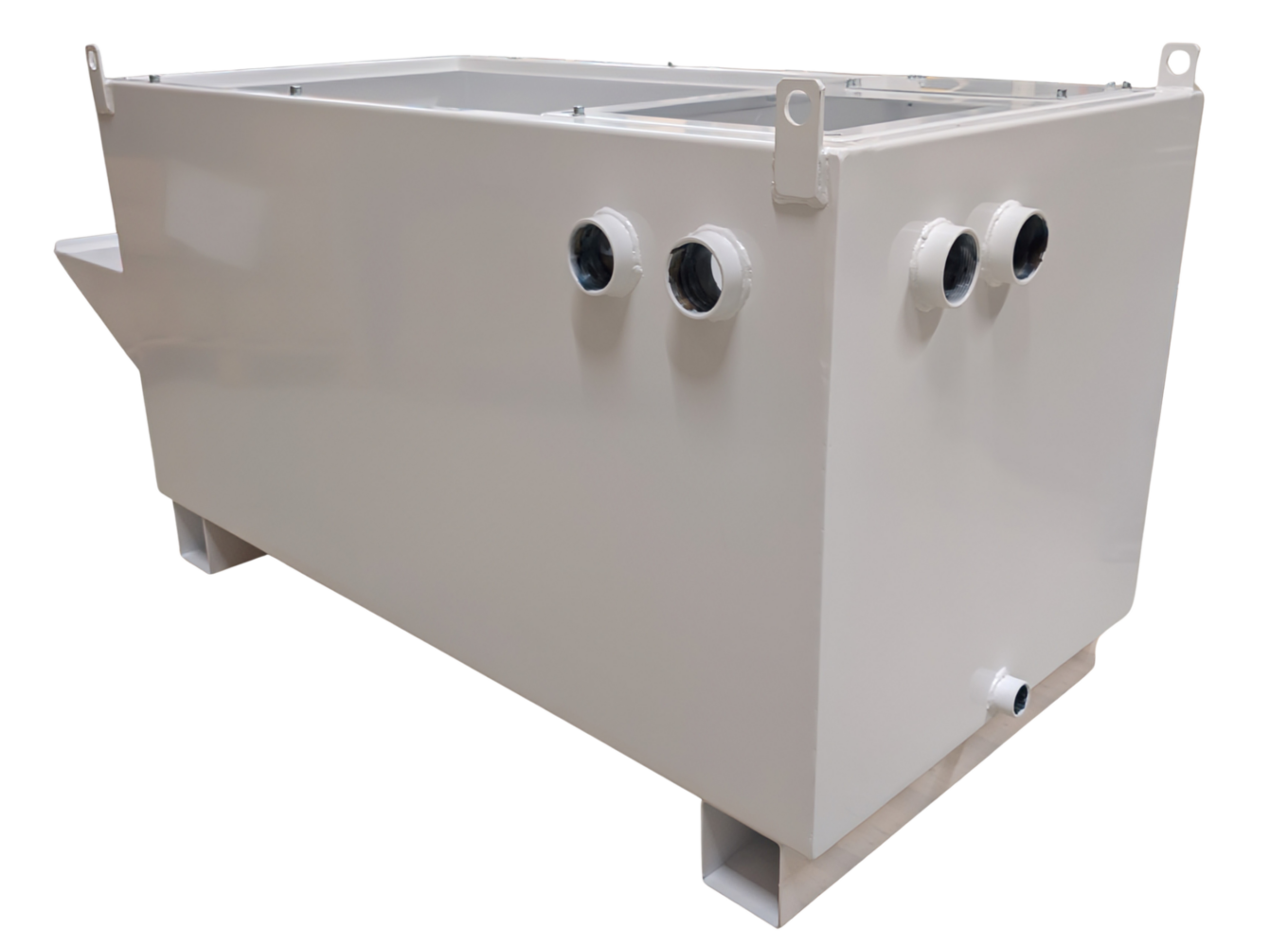

PLUS -järjestelmä koostuu 400 litran lastuamisnestesäiliöstä, kangassuodatinlaitteesta ja 40/70 barin korkeapainepumpusta
- PLUS on valmis laitteisto liitettäväksi työstökoneeseen, kun tarvitaan lisää painetta ja nestetilavuutta työstön tehokkuutta lisäämään. Sitä voidaan lisäksi käyttää pelkkään lastuamisnesteen suodattamiseen kierrättämällä nestettä sen kautta silloinkin, kun korkeapainepumppua ei käytetä.
- Laitteistosta on olemassa kaksi versiota, BASIC ja COAX. Molemmissa on Siemens LOGO! -pienoislogiikalla toteutettu ja diagnostiikkanäytöllä varustettu ohjaus. Diagnostiikkanäytön ansiosta käyttäjän on helppo nähdä mahdollisen vikatilanteen aiheuttaja ja korjata tilanne.
- Laitteisto sisältää aina säiliön pinnankorkeuden valvonnan, jolla estetään korkeapainepumpun käyminen kuivana. Myös suodatinkankaan loppuminen on valvottu omalla anturillaan.

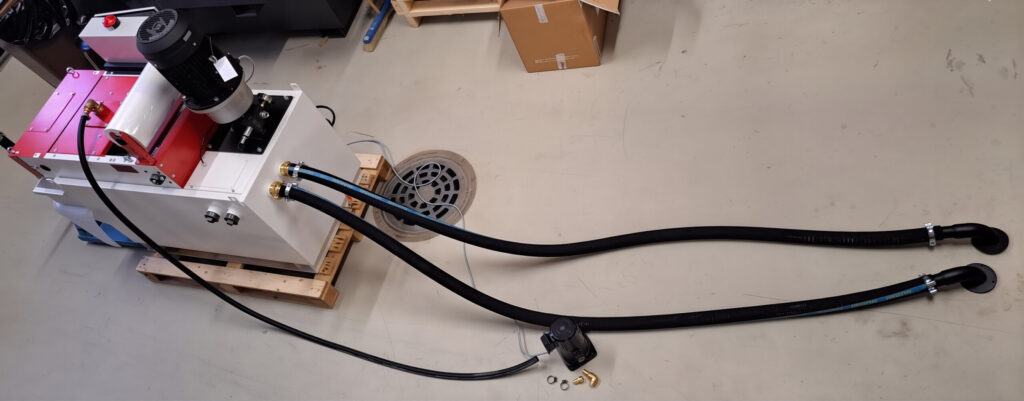

- PLUS -laitteisto kytketään työstökoneen I/O -liitäntöihin, jolloin se toimii työstökoneen ohjaamana. COAX -versio mahdollistaa lisäksi korkeapainepumpun paineen rajoittamisen haluttuihin, esiasetettuihin arvoihin, jotka puolestaan aktivoidaan työstökoneen M-koodeilla.
- Saatavilla magneettisuodatin kangassuodatinyksikön päälle
Toimintaperiaate
Kangassuodatin soveltuu lastuamisnesteen suodattamiseen kaikissa metallintyöstökoneissa, kun lastuamisnesteen viskositeetti on alle 20cSt ja lämpötila on alle 40C°. Lastuamisnesteen virtaus on noin 70 l/min ja suodatinkankaan pienin suodatettavan hiukkasen koko on 25, 35 tai 50 micronia riippuen suodatinkankaasta. Suodatettava lastuamisneste (1) pumpataan työstökoneen säiliöltä suodatinkankaan (2) päälle muodostaen siihen lastuamisnestekerroksen (3). lastuamisneste suodattuu kankaan läpi, jolloin likapartikkelit jäävät kankaaseen (4) ja puhdas lastuamisneste valuu säiliöön. Suodatinkankaan päälle kertyy hiljalleen lietekerros, jolloin kankaan läpäisevyys pienenee ja nesteen pinta nousee. Tällöin pinta-anturi (5) käynnistää suodatinkangasta kuljettavan moottorin (6), joka puolestaan vetää puhtaan kankaan osan esille ja siirtää lietteen ja likaisen kankaan omaan säiliöönsä (7).

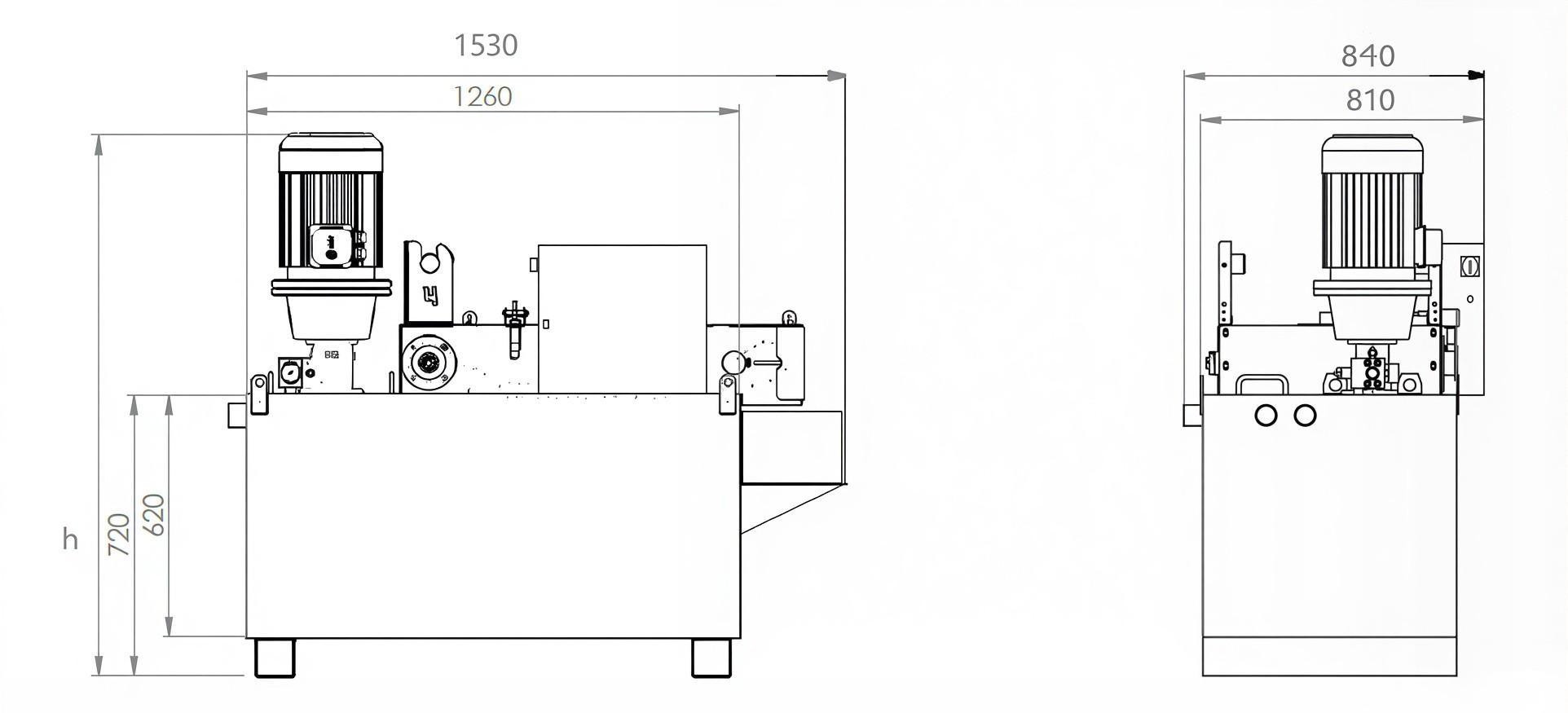

Tekniset tiedot ja mitat
| Korkeapaine pumppu | H |
|---|---|
| 40bar | 1430 |
| 70bar | 1445 |
ACP-251A
| Tyyppi | L | L1 | L2 | L3 | TL | ØR1 | ØLA | ØLB | PE |
|---|---|---|---|---|---|---|---|---|---|
| ACP-251A | 71 | 16 | 96 | 135 | 247 | 120 | 160 (167) | 170 (170) | 2-PS 3/4″ |
| Tyyppi | Tuotto (l/min) | Paine (bar) | Lähtöyhde (PS) | Teho (kW) | Taajuus (Hz) | Jännite 3-vaihe (V) | Virta (A) | Paino (kg) |
|---|---|---|---|---|---|---|---|---|
| ACP-251A | 85 | 0,4 | 3/4″ | 0,25 | 50 | 200/380 | 1,50/0,87 | 13,0 |
PWO 40/70bar
| Tyyppi | Mitta a (mm) | Mitta b (mm) | Mitta c (mm) |
|---|---|---|---|
| 40 bar | 258 | 690 | 198 |
| 70 bar | 258 | 705 | 198 |
| Tyyppi | Teho (kW) | Virta (A) | Jännite 3-vaihe (V) | Paino (kg) | Tuotto 1 cSt (l/min) | Tuotto 20 cSt (l/min) | Kaapelin sisääntulo |
|---|---|---|---|---|---|---|---|
| 40 bar | 5,5 | 17,2/9,93 | 200 /400 | 66 | 41,9 | 46,3 | M20 x 1,5 |
| 70 bar | 7,5 | 13,2 | 400 | 74 | 38,3 | 44,8 | M25 x1,5 |
