- Le pompe A-ryung ACP-HMFS sono utilizzate principalmente in torni e centri di lavorazione CNC grazie alla loro elevata pressione e alla portata sufficiente (sono utilizzate nell’installazione originale, ad esempio, nelle macchine utensili sudcoreane Doosan, Hyundai, Samsung e Hwacheon).
- ACP-HMFS è progettata in modo tale che la trasmissione del calore tra il motore e la pompa sia minimo.

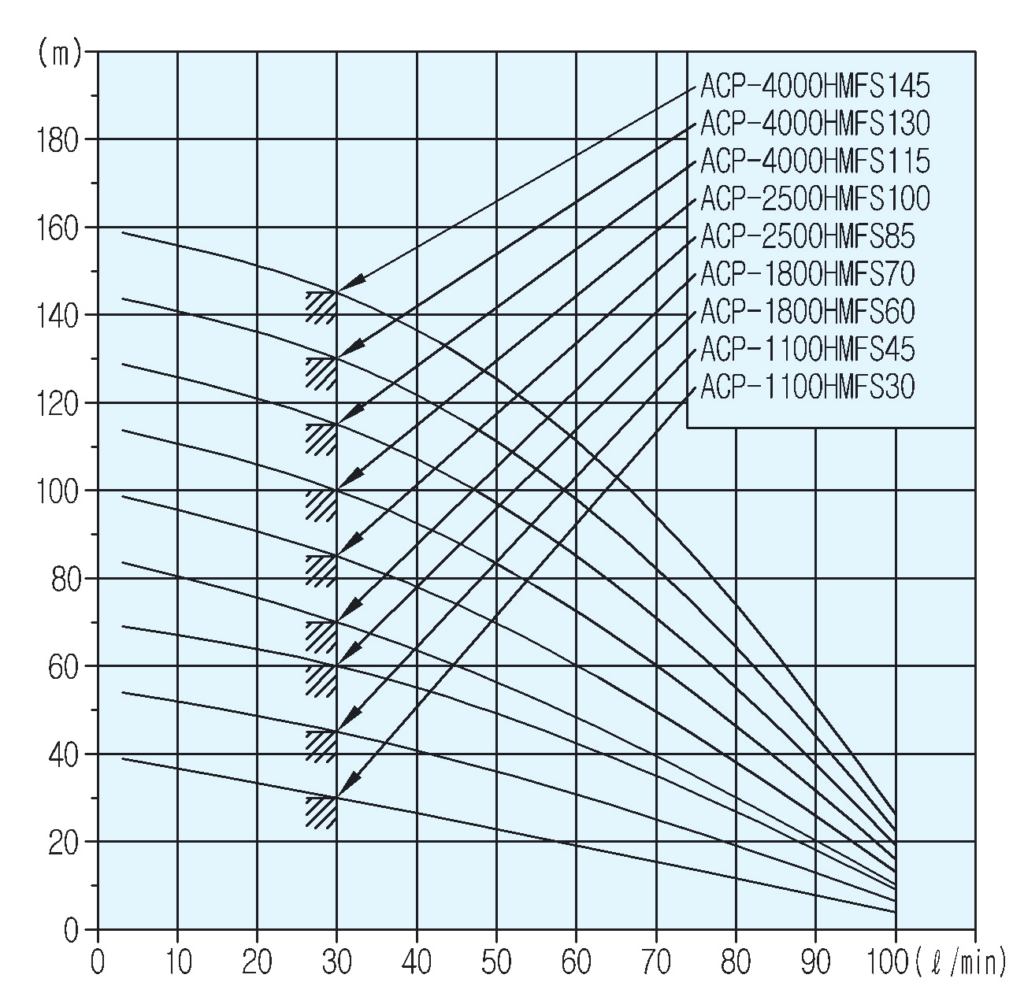

Gamma di prestazioni
- Tipo di fluido: Refrigerante, olio da taglio, olio da rettifica
- Viscosità: 80°C 2cSt E 40°C 2~32St
Tipo | Volume di scarico (l/min) | Pressione (bar) | Uscita (PS) | Profondità di immersione (mm) | Potenza (kW) | Frequenza (Hz) | Tensione (trifase) (V) | Corrente (A) | Peso (kg) |
---|---|---|---|---|---|---|---|---|---|
ACP-1100HMFS 45 | 30 | 3,0 | 3/4″ | 170 | 1,1 | 50 | 200/380 | 4,4/2,5 | 26 |
ACP-1800HMFS 70 | 30 | 5,5 | 3/4″ | 190 | 1,8 | 50 | 200/380 | 6,6/3,8 | 30 |
ACP-2500HMFS 100 | 30 | 7,5 | 3/4″ | 245 | 2,5 | 50 | 200/380 | 9,2/5,3 | 38 |
ACP-4000HMFS 145 | 30 | 11,0 | 3/4″ | 325 | 4,0 | 50 | 200/380 | 14,2/8,2 | 49 |
Disegno tecnico e dimensioni
ACP-1100HMFS 45
ACP-1800HMFS 70, ACP-2500HMFS 100, ACP-4000HMFS 145
Tipo | L | L1 | L2 | L3 | L4 | TL | ØR1 | PE |
---|---|---|---|---|---|---|---|---|
1100HMFS | 170 | 25 | 212 | 30 | 130 | 433 | 170 | PS 3/4″ |
1800HMFS | 190 | 25 | 214 | 30 | 150 | 455 | 170 | PS 3/4″ |
2500HMFS | 245 | 25 | 231 | 30 | 177 | 527 | 170 | PS 3/4″ |
4000HMFS | 325 | 25 | 276 | 30 | 253 | 652 | 170 | PS 3/4″ |
